一、用途：主要是用來進行固液分離。將物料通過壓力來過濾的，并廣泛應用于化工，制藥領域。特別對于粘細物的分離，有其獨特的優越性。

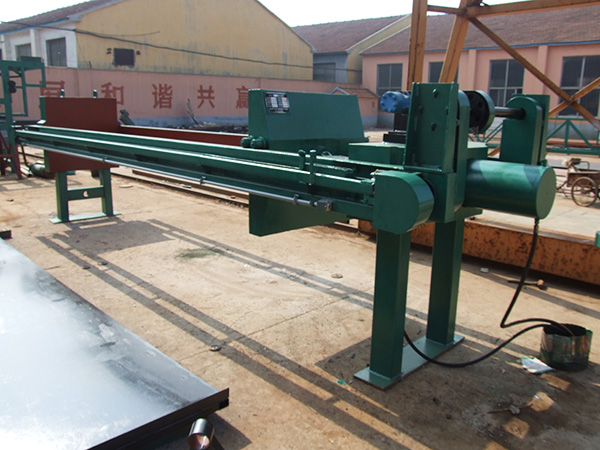

二、結構示意圖

1、機座     2、尾板     3、濾板、濾布     4、橫梁     5、頭板     6、液壓馬達     7、傳動機構     8、油缸     9、液壓站     10、電器柜

三、工作原理：
    啟動液壓站油泵電機，油泵工作，液壓油推動活塞杠前進，使頭板推進壓緊濾板，以額定壓力鎖緊濾板。供料泵工作，將待過濾懸浮液輸送至各濾室過濾，濾液透過濾布經濾板上的濾液出口排至機外，懸浮液中固體顆粒則積聚于濾室中逐漸形成濾餅，直至充滿。如使用雙隔膜濾板，則在進料結束后，再向橡膠隔膜內通入壓縮空氣，使隔膜鼓脹，壓榨濾餅，進一步脫水。完成過濾程序后，通過液壓換向閥使油缸活塞桿反程，濾板拉開卸料，清除濾餅，完成一個循環過程。
    該機型整個工作程序?qū)崿F(xiàn)了自動控制，并可將程序控制中時間等變量及相關物理量通過自動打印機打印成文件表格，真實地反映程序工作過程，指導設備生產運行。本系統設置了兩種操作方式：手動及自動操作。
    自動操作：將轉換開關切換“自動”位置，然后打開總電源．此時紅色指示燈亮。如果需要打印，則按打印機的綠色按鈕，打印燈亮，這時若壓濾機工作則自動打印。如不需要打印則再按此按鈕，打印指示燈滅，則不打印。入料時間由時間繼電器隨意輸入，最短1分鐘，最長9999分鐘。壓濾機完成一個工作循環，如不等待或需時間更長，則按“壓緊”或“暫停”即可。
    手動操作：將轉換開關轉換到“手動”位置，按面板指示即可進行操作，入料時間可人工控制。手動操作時，打印機仍然可以打印。
四、設備規格型號
　　濾板型號：630型、870型、1000型、1250型、1500型，可根據用戶要求定做。
