1、概述

HXB型行車式刮泥機廣泛用于平流式沉淀池的污泥刮泥。本刮泥機結構緊湊，工作可靠，并配有自動控制和過載保護系統。軌道間距6米以下刮泥機采用中間集中驅動。間距6米以上采用兩端同步驅動。

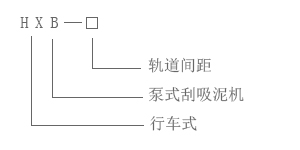

2、規格型號

3、主要技術參數

4、 結構及工作原理


4.1結構：桁車吸泥機主要由桁車架、左右墚頭、行走機構、吸泥泵、集泥器、排泥管等組成。

4.2工作原理：擺線針輪減速機通過傳動系統使吸泥機做前后移動，從而使污泥泵不斷將沉淀池底部污泥吸出外排，從而達到泥水分離的目的。按其吸污方式不同，分為下列三種：

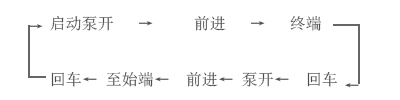

4.2.1單程吸泥：桁車前進時吸泥，后退時污泥泵停止吸泥。

運行程序：

4.2.2雙程吸泥：桁車前進、后退時，污泥泵均處于工作狀態。

運行程序：

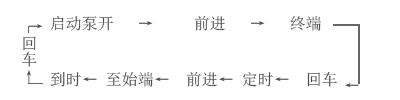

4.2.3定時吸泥：用戶根據實際情況，使吸泥機定時運行、定時吸泥。

運行程序：

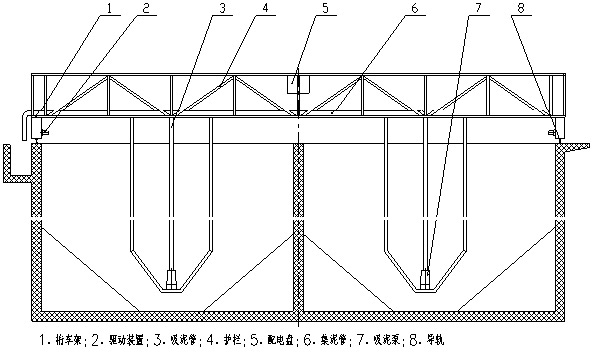

5、結構示意圖：
